OVENTROP  "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)
OVENTROP "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)
nettó ár: 69 221 Ft / bruttó ár: 87 911 Ft
ÚJ

OVENTROP "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)

OVENTROP  "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)
OVENTROP  "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)
OVENTROP  "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)
OVENTROP  "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)
OVENTROP  "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)
OVENTROP  "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)
OVENTROP  "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)
OVENTROP  "Unibox E-RTL" termosztatikus szabályozó padlófűtéshez, PN10, fekete edzett üveg takarólemezzel (1022761)

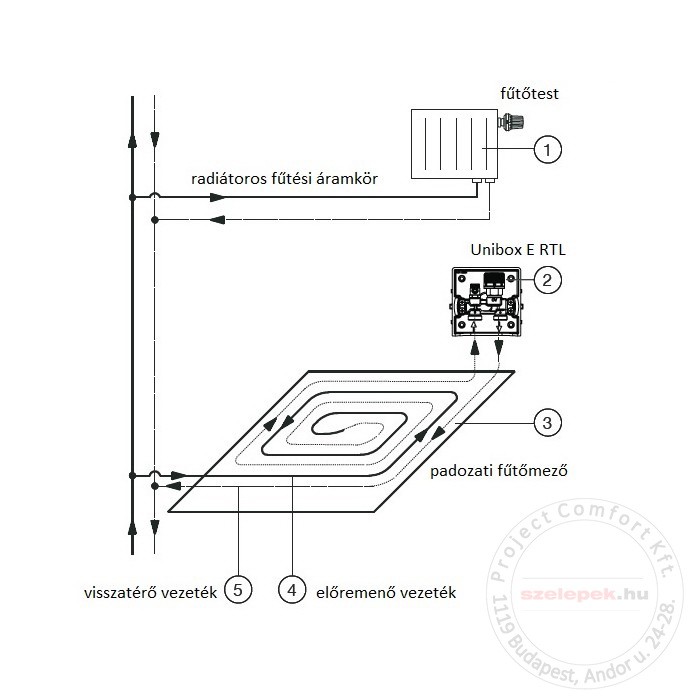

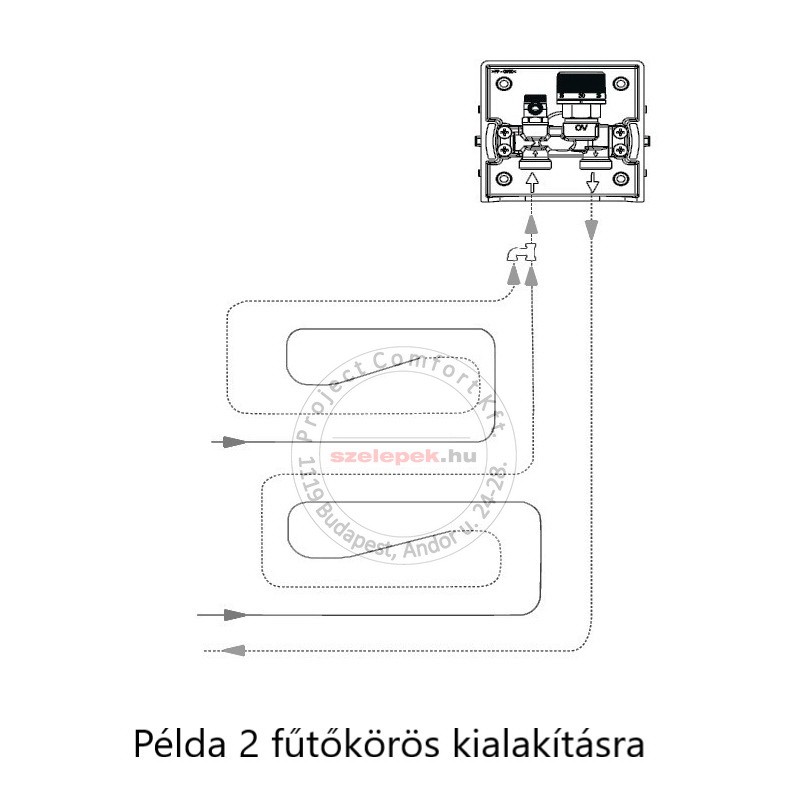

OVENTROP "Unibox E-RTL" termosztatikus szabályozó egy vagy max. 2 fűtőmezőből álló padlófűtéshez. A szerelvény az adott fűtőmező visszatérő fűtővíz-hőmérsékletét szabályozza és korlátozza a felhasználó igénye szerint.

Kis méret, a takarólemez mögé rejtett beállítás.

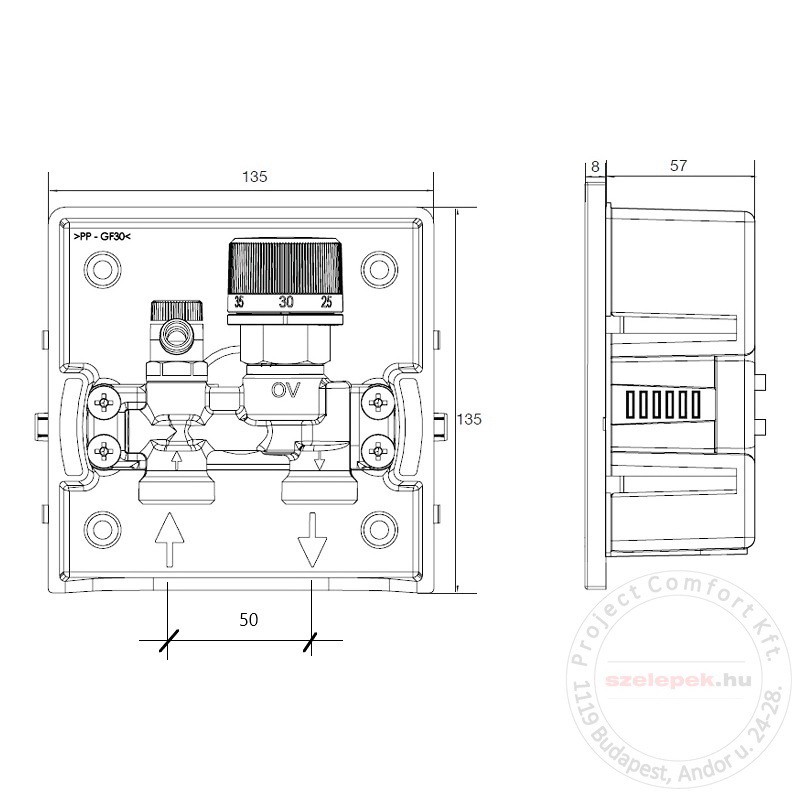

A 155x155 [mm] méretű fekete edzett üveg takarólemez mögött elhelyezett kézikerékkel szabályozható hőmérséklet-tartomány: (+20  … +40) [°C]. A falszerkezetbe süllyeszthető kivitelű, műanyag szerelődoboz mérete 135x135x57 [mm].

Maximális üzemnyomás PN10, az előremenő fűtővíz maximális hőmérséklete tmax= 70 [°C], a szerelvényen megengedett nyomásesés  Δpmax= 1,0 [bar].  G 3/4 külsőmenetes, kónuszos csőhálózati csatlakozással, 50 [mm] csőtengely-távolsággal szállítva.

Alkalmazástechnikai jellemzők pl. 16x2,0 [mm] mérerű csővezetéknél:

  • Fűtőmező felülete [m2] : 8 ... 20
  • Fűtőcső fektetési sűrűsége [mm]: 75 ...300
  • Csővezeték hossza [m]: 70 ... 100
  • Fűtőmező fajlagos hőteljesítménye [W/m2]: 60 ... 100
  • Fűtővíz tömegárama [kg/h]: 70 ... 120
  • Padlófűtési áramkör áramlási ellenállása [m.v.o.]: 0,8 ... 1,2





nettó ár: 69 221 Ft / bruttó ár: 87 911 Ft
Részletek

Termék megnevezése:  segédenergia nélküli, termosztatikus működtetésű padlófűtési szabályozó szerelvény

Márkanév, típusjel:  "Unibox E-RTL"

Gyártó:   Oventrop GmbH & CO. KG, Olsberg, Németország

Alkalmazási terület:   Közvetlenül a radiátoros fűtési hálózatra csatkoztatható fűtőmező(k) visszatérő fűtővíz-hőmérsékletének egyszerű, segédenergia nélküli szabályozására, korlátozására.

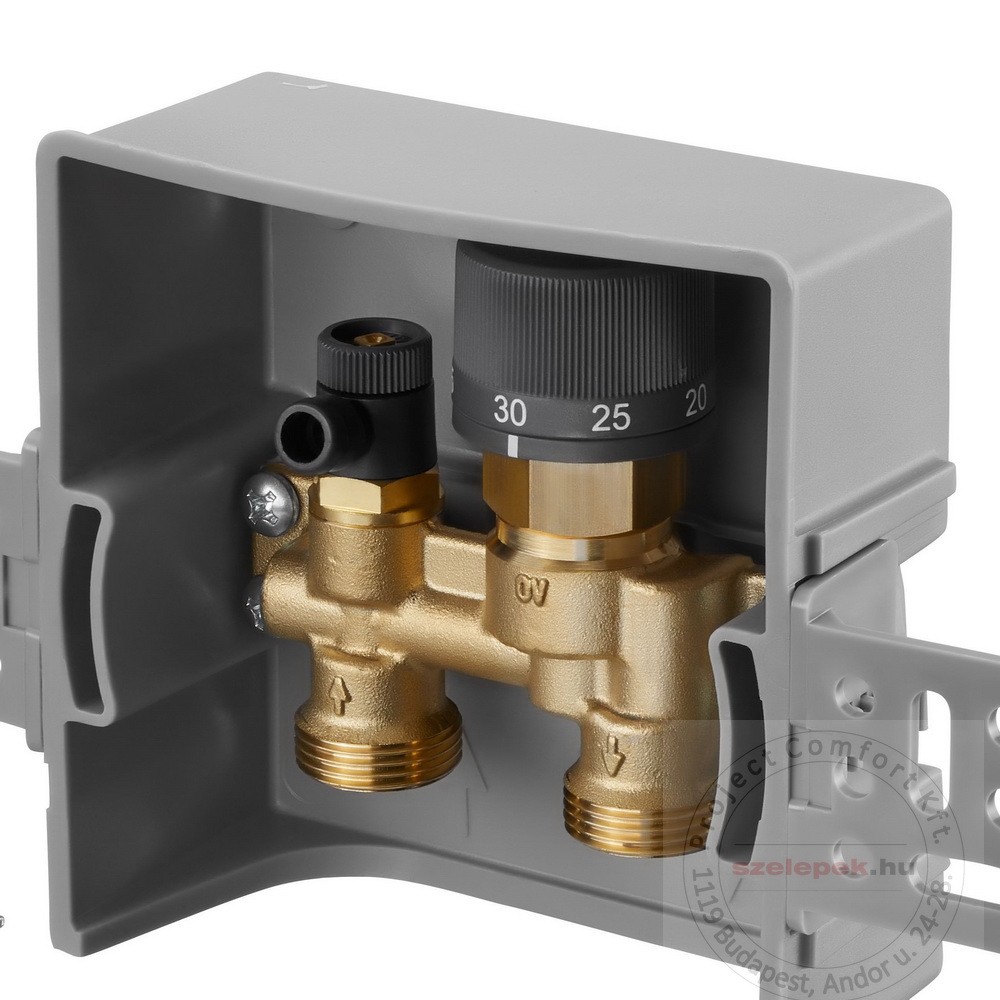

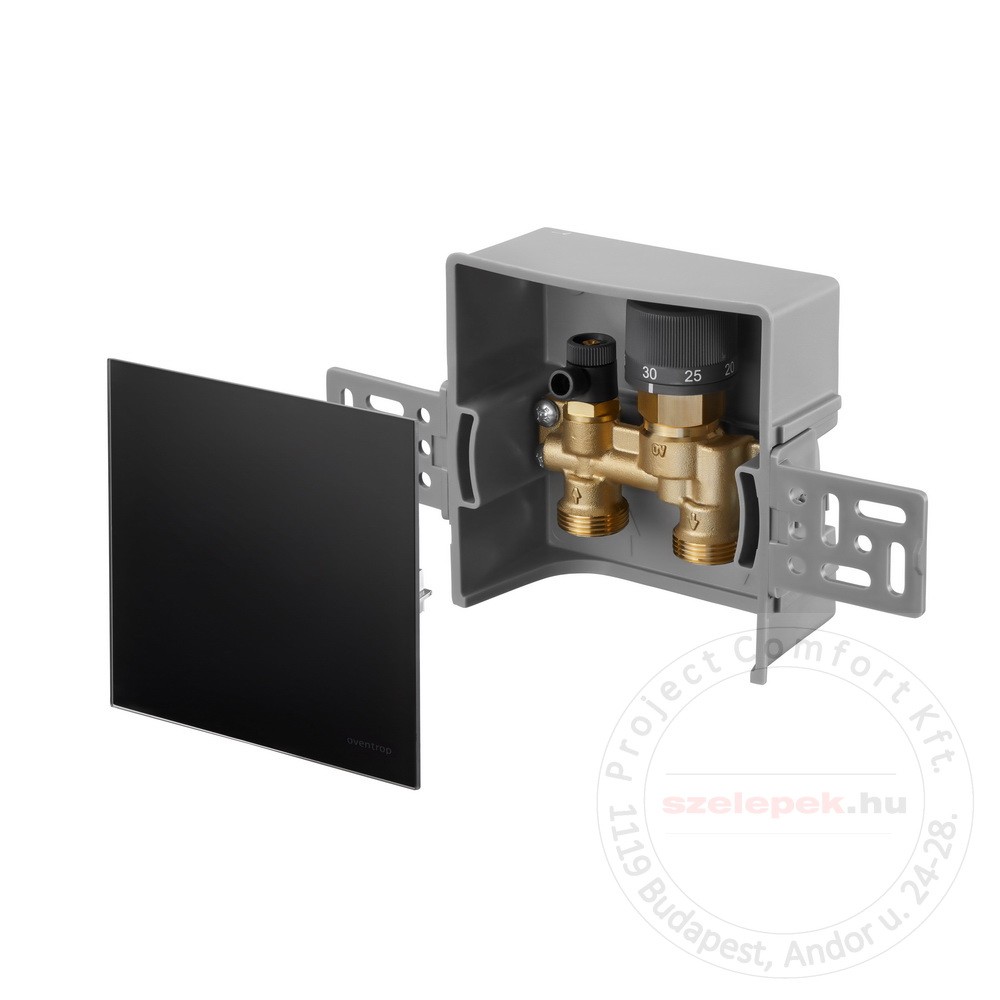

Kivitel:  Falszerkezetbe süllyeszhető dobozos kivitelű multifunkciós szabályozó szerelvény, légtelenítő szeleppel,

fekete színű edzett üveg homlokzati takarólemezzel szállítva.

Szerelődoboz méretei:  135x135x57 [mm]

Csatlakozás a csőhálózat felé:  G3/4 külsőmenetes csonkok kónuszos kialakítással, csőtengely-távolság: 50 [mm].

Működés:  a padlófűtési mezőből érkező visszatérő fűtővíz hőmérsékletét korlátozza a beállított értékre

Megengedett max. üzemnyomás: pmax= 10 [bar]

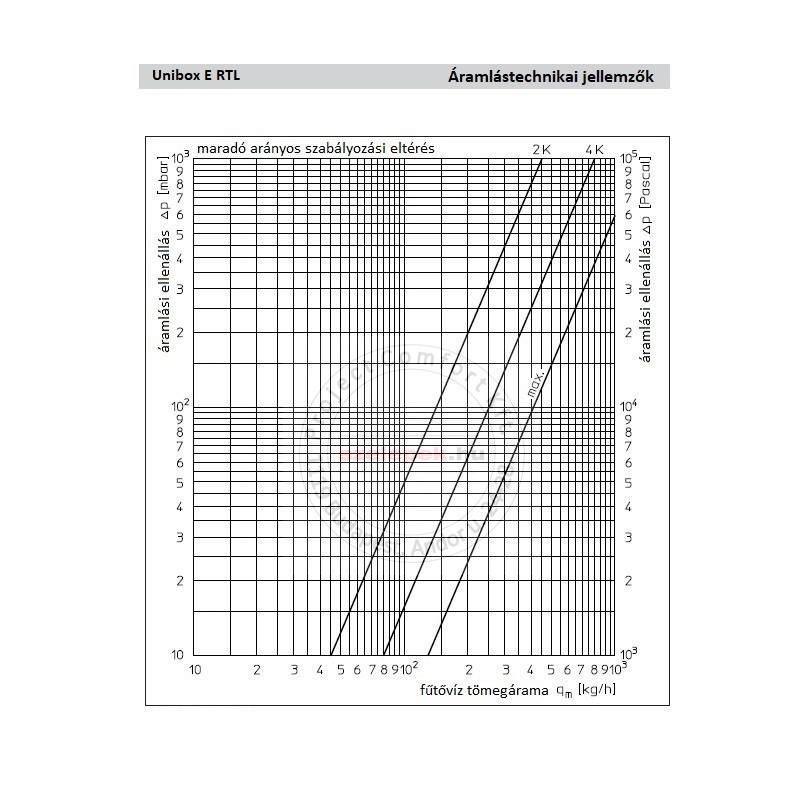

A szerelvényen megengedett nyomásesés:   Δpmax= 1,0 [bar]

Előremenő fűtővíz max. hőmérséklete:   tmax= + 70 [°C]

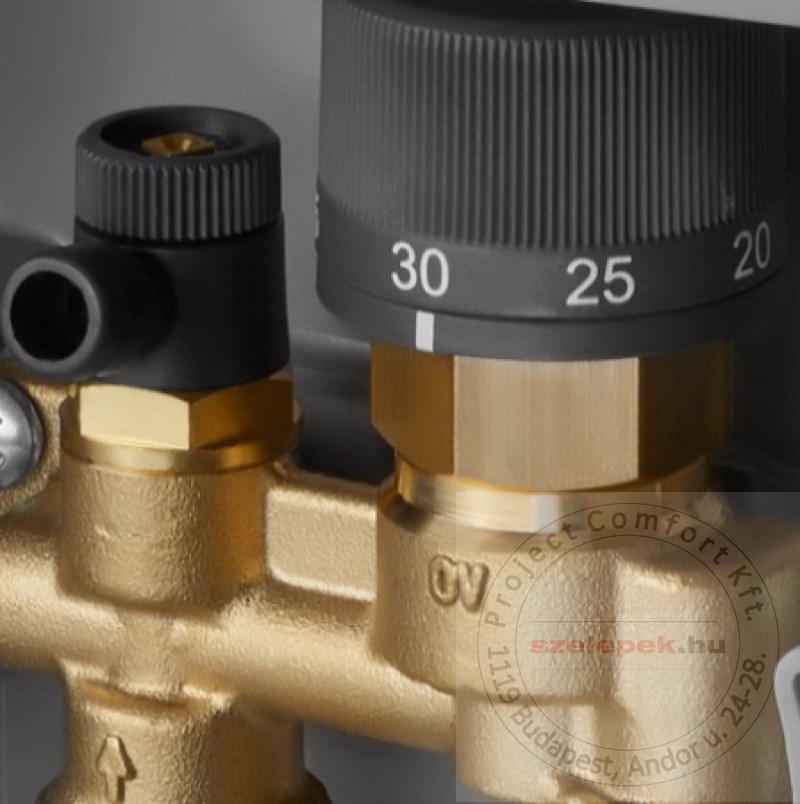

A kézikerék elhelyezése: a  takarólemez mögé rejtett, közvetlenül a szelepházra épített

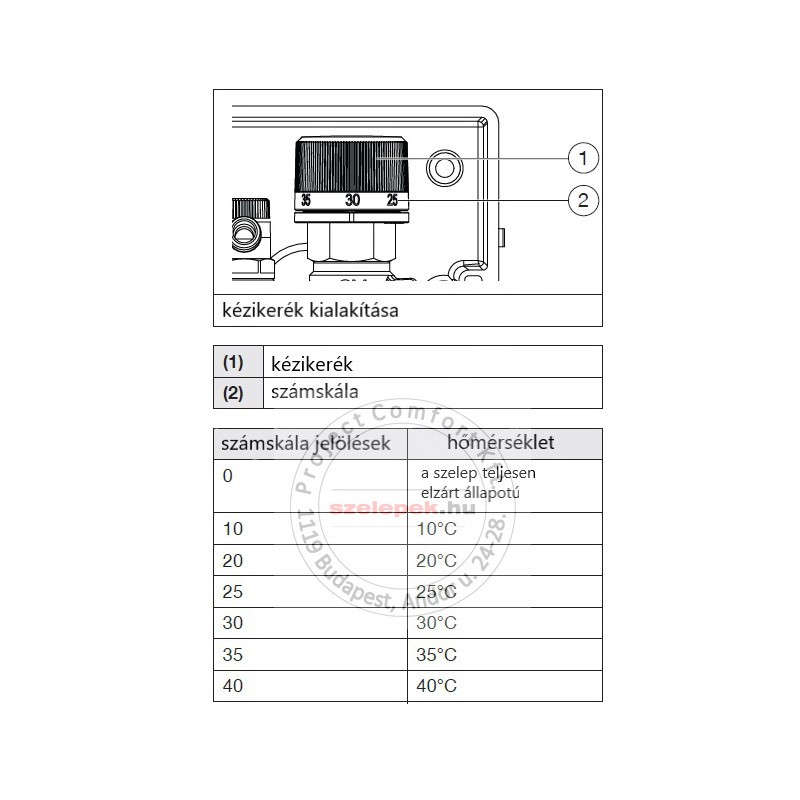

A kézikerék skálázása:  a kézikeréken található skála-értékek megegyeznek a [°C]-ban értendő vízhőmérsékleti értékekkel (0 ... 40).

Adatok
Cikkszám
1012761
Tömeg
1,19 kg/db
