OVENTROP "Unibox RTL" termosztatikus hőmérséklet-szabályozó 8 ... 20 [m2] felületű fűtőmező(k)ből álló padlófűtéshez. A szerelvény az adott fűtőmező visszatérő fűtővíz-hőmérsékletét szabályozza és korlátozza a felhasználó igénye szerint.
A takarólemezen átnyúló, beállításra szolgáló kézikerék bármikor elérhető, a mindenkori beállítási érték egyszerűen ellenőrizhető.
A szerelvény maximális üzemnyomása pmax10 [bar], az előremenő fűtővíz maximális hőmérséklete tmax= 100 [°C], a szerelvényen megengedett nyomásesés Δpmax= 1,0 [bar]. Falszekezetbe süllyeszthető kivitelű, 135x135x60 [mm] méretű műanyag szerelődobozban szállítva.
G 3/4 külsőmenetes, kónuszos csőhálózati csatlakozás, 50 [mm] csőtengely-távolság. A gyári beállítás hőmérséklet-tartománya: +10 … +50 [°C]. Fehér színű (RAL 9016) műanyag takarólemezzel szállítva.
A fontosabb alkalmazástechnikai jellemzők pl. 16x2,0 [mm] mérerű csővezetéknél:
- Fűtőmező felülete [m2] : 8 ... 20
- Fűtőcső fektetési sűrűsége [mm]: 75 ...300
- Csővezeték hossza [m]: 70 ... 100
- Fűtőmező fajlagos hőteljesítménye [W/m2]: 60 ... 100
- Fűtővíz tömegárama [kg/h]: 70 ... 120
- Padlófűtési áramkör áramlási ellenállása [m.v.o.]: 0,8 ... 1,2
OVENTROP "Unibox RTL" termosztatikus hőmérséklet-szabályozó 8 ... 20 [m2] felületű fűtőmező(k)ből álló padlófűtéshez. A szerelvény az adott fűtőmező visszatérő fűtővíz-hőmérsékletét szabályozza és korlátozza a felhasználó igénye szerint.
A takarólemezen átnyúló, beállításra szolgáló kézikerék bármikor elérhető, a mindenkori beállítási érték egyszerűen ellenőrizhető.
A szerelvény maximális üzemnyomása pmax10 [bar], az előremenő fűtővíz maximális hőmérséklete tmax= 100 [°C], a szerelvényen megengedett nyomásesés Δpmax= 1,0 [bar]. Falszekezetbe süllyeszthető kivitelű, 135x135x60 [mm] méretű műanyag szerelődobozban szállítva.
G 3/4 külsőmenetes, kónuszos csőhálózati csatlakozás, 50 [mm] csőtengely-távolság. A gyári beállítás hőmérséklet-tartománya: +10 … +50 [°C]. Fehér színű (RAL 9016) edzett üveg takarólemezzel szállítva.
A fontosabb alkalmazástechnikai jellemzők pl. 16x2,0 [mm] mérerű csővezetéknél:
- Fűtőmező felülete [m2] : 8 ... 20
- Fűtőcső fektetési sűrűsége [mm]: 75 ...300
- Csővezeték hossza [m]: 70 ... 100
- Fűtőmező fajlagos hőteljesítménye [W/m2]: 60 ... 100
- Fűtővíz tömegárama [kg/h]: 70 ... 120
- Padlófűtési áramkör áramlási ellenállása [m.v.o.]: 0,8 ... 1,2

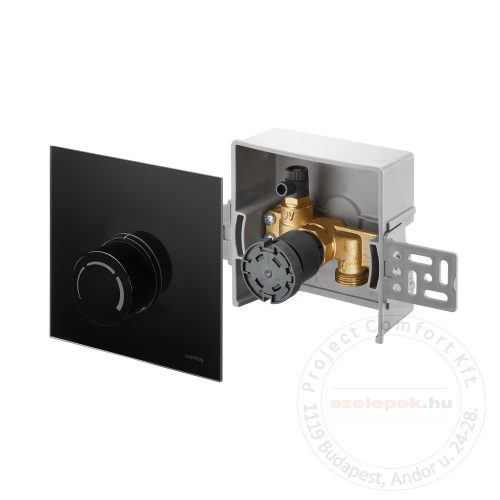

OVENTROP "Unibox RTL" termosztatikus hőmérséklet-szabályozó 8 ... 20 [m2] felületű fűtőmező(k)ből álló padlófűtéshez. A szerelvény az adott fűtőmező visszatérő fűtővíz-hőmérsékletét szabályozza és korlátozza a felhasználó igénye szerint.
A takarólemezen átnyúló, beállításra szolgáló kézikerék bármikor elérhető, a mindenkori beállítási érték egyszerűen ellenőrizhető.
A szerelvény maximális üzemnyomása pmax10 [bar], az előremenő fűtővíz maximális hőmérséklete tmax= 100 [°C], a szerelvényen megengedett nyomásesés Δpmax= 1,0 [bar]. Falszekezetbe süllyeszthető kivitelű, 135x135x60 [mm] méretű műanyag szerelődobozban szállítva.
G 3/4 külsőmenetes, kónuszos csőhálózati csatlakozás, 50 [mm] csőtengely-távolság. A gyári beállítás hőmérséklet-tartománya: +10 … +50 [°C]. Fekete színű edzett üveg takarólemezzel szállítva.
A fontosabb alkalmazástechnikai jellemzők pl. 16x2,0 [mm] mérerű csővezetéknél:
- Fűtőmező felülete [m2] : 8 ... 20
- Fűtőcső fektetési sűrűsége [mm]: 75 ...300
- Csővezeték hossza [m]: 70 ... 100
- Fűtőmező fajlagos hőteljesítménye [W/m2]: 60 ... 100
- Fűtővíz tömegárama [kg/h]: 70 ... 120
- Padlófűtési áramkör áramlási ellenállása [m.v.o.]: 0,8 ... 1,2

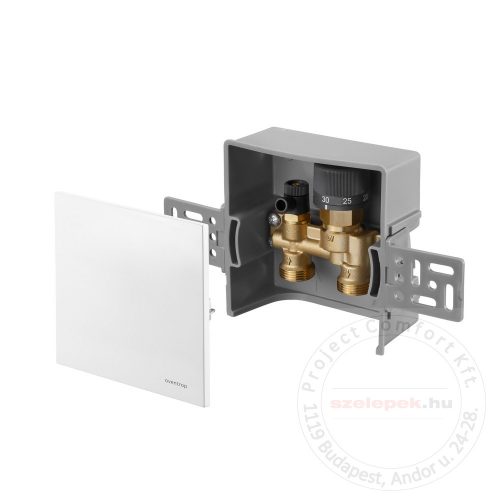

OVENTROP "Unibox E-RTL" termosztatikus szabályozó egy vagy max. 2 fűtőmezőből álló padlófűtéshez. A szerelvény az adott fűtőmező visszatérő fűtővíz-hőmérsékletét korlátozza a felhasználó igénye szerint.
Kis méret, a takarólemez mögé rejtett beállítás.
A 155x155 [mm] méretű fehér műanyag takarólemez mögött elhelyezett kézikerékkel szabályozható hőmérséklet-tartomány: (+20 … +40) [°C]. A falszerkezetbe süllyeszthető kivitelű, műanyag szerelődoboz mérete 135x135x57 [mm].
Maximális üzemnyomás PN10, az előremenő fűtővíz maximális hőmérséklete tmax= 70 [°C], a szerelvényen megengedett nyomásesés Δpmax= 1,0 [bar]. G 3/4 külsőmenetes, kónuszos csőhálózati csatlakozással, 50 [mm] csőtengely-távolsággal szállítva.
Alkalmazástechnikai jellemzők pl. 16x2,0 [mm] mérerű csővezetéknél:
- Fűtőmező felülete [m2] : 8 ... 20
- Fűtőcső fektetési sűrűsége [mm]: 75 ...300
- Csővezeték hossza [m]: 70 ... 100
- Fűtőmező fajlagos hőteljesítménye [W/m2]: 60 ... 100
- Fűtővíz tömegárama [kg/h]: 70 ... 120
- Padlófűtési áramkör áramlási ellenállása [m.v.o.]: 0,8 ... 1,2

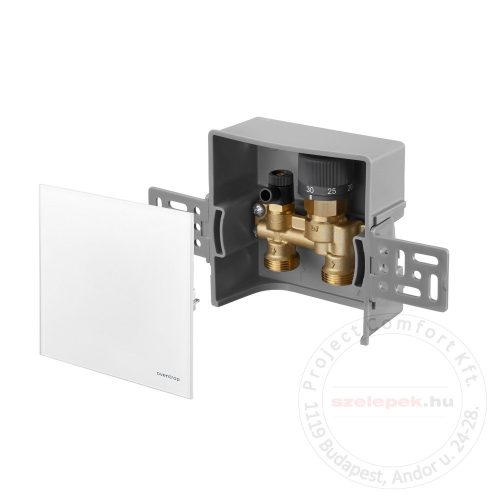

OVENTROP "Unibox E-RTL" termosztatikus szabályozó egy vagy max. 2 fűtőmezőből álló padlófűtéshez. A szerelvény az adott fűtőmező visszatérő fűtővíz-hőmérsékletét korlátozza a felhasználó igénye szerint.
Kis méret, a takarólemez mögé rejtett beállítás.
A 155x155 [mm] méretű fehér edzett üveg takarólemez mögött elhelyezett kézikerékkel szabályozható hőmérséklet-tartomány: (+20 … +40) [°C]. A falszerkezetbe süllyeszthető kivitelű, műanyag szerelődoboz mérete 135x135x57 [mm].
Maximális üzemnyomás PN10, az előremenő fűtővíz maximális hőmérséklete tmax= 70 [°C], a szerelvényen megengedett nyomásesés Δpmax= 1,0 [bar]. G 3/4 külsőmenetes, kónuszos csőhálózati csatlakozással, 50 [mm] csőtengely-távolsággal szállítva.
Alkalmazástechnikai jellemzők pl. 16x2,0 [mm] mérerű csővezetéknél:
- Fűtőmező felülete [m2] : 8 ... 20
- Fűtőcső fektetési sűrűsége [mm]: 75 ...300
- Csővezeték hossza [m]: 70 ... 100
- Fűtőmező fajlagos hőteljesítménye [W/m2]: 60 ... 100
- Fűtővíz tömegárama [kg/h]: 70 ... 120
- Padlófűtési áramkör áramlási ellenállása [m.v.o.]: 0,8 ... 1,2

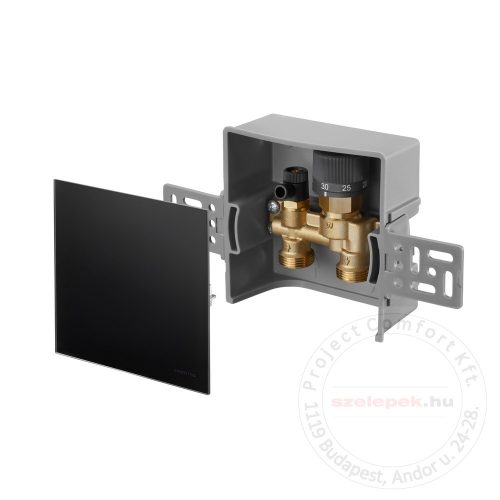

OVENTROP "Unibox E-RTL" termosztatikus szabályozó egy vagy max. 2 fűtőmezőből álló padlófűtéshez. A szerelvény az adott fűtőmező visszatérő fűtővíz-hőmérsékletét szabályozza és korlátozza a felhasználó igénye szerint.
Kis méret, a takarólemez mögé rejtett beállítás.
A 155x155 [mm] méretű fekete edzett üveg takarólemez mögött elhelyezett kézikerékkel szabályozható hőmérséklet-tartomány: (+20 … +40) [°C]. A falszerkezetbe süllyeszthető kivitelű, műanyag szerelődoboz mérete 135x135x57 [mm].
Maximális üzemnyomás PN10, az előremenő fűtővíz maximális hőmérséklete tmax= 70 [°C], a szerelvényen megengedett nyomásesés Δpmax= 1,0 [bar]. G 3/4 külsőmenetes, kónuszos csőhálózati csatlakozással, 50 [mm] csőtengely-távolsággal szállítva.
Alkalmazástechnikai jellemzők pl. 16x2,0 [mm] mérerű csővezetéknél:
- Fűtőmező felülete [m2] : 8 ... 20
- Fűtőcső fektetési sűrűsége [mm]: 75 ...300
- Csővezeték hossza [m]: 70 ... 100
- Fűtőmező fajlagos hőteljesítménye [W/m2]: 60 ... 100
- Fűtővíz tömegárama [kg/h]: 70 ... 120
- Padlófűtési áramkör áramlási ellenállása [m.v.o.]: 0,8 ... 1,2

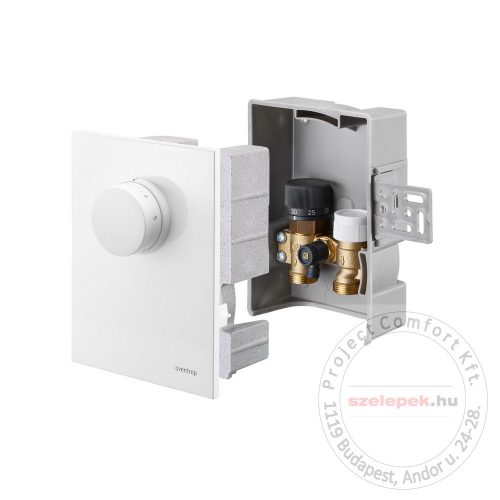

OVENTROP "Unibox T RTL" termosztatikus hőmérséklet-szabályozó 8 ... 20 [m2] felületű fűtőmező(k)ből álló padlófűtéshez.
A szerelvény egyrészt a felhaszáló által kívánt értékre korlátozza a hozzákapcsolt fűtőmező visszatérő fűtővíz-hőmérsékletét (RTL), másrészt igény szerint szabályozza az adott fűtött tér léghőmérsékletét (T).
A fűtővíz visszatérőjének a hőmérséklete a takaróburkolat mögött található, 0 ... 40 tartományra számskálázott kézikerék használatával állítható.
A takarólemezen átnyúló, a léghőmérséklet beállításra szolgáló kézikerék bármikor elérhető, a mindenkori beállítási tartoány, érték egyszerűen ellenőrizhető.
A szerelvény maximális üzemnyomása pmax10 [bar], az előremenő fűtővíz maximális hőmérséklete tmax= 100 [°C], a szerelvényen megengedett nyomásesés Δpmax= 1,0 [bar]. Falszekezetbe süllyeszthető kivitelű, 135x190x57 [mm] méretű műanyag szerelődobozban szállítva. A takaróburkolat mérete: 155x210 [mm].
A csőhálózati csatlakozás G3/4 külsőmenetes kivitelű, kónuszos kiképzésű, 50 [mm] csőtengely-távolsággal. A gyári beállítás hőmérséklet-tartománya: +10 … +43 [°C].
Fehér színű (RAL 9016) műanyag takarólemezzel szállítva.
A fontosabb alkalmazástechnikai jellemzők pl. 16x2,0 [mm] mérerű csővezetéknél:
- Fűtőmező felülete [m2] : 8 ... 20
- Fűtőcső fektetési sűrűsége [mm]: 75 ...300
- Csővezeték hossza [m]: 70 ... 100
- Fűtőmező fajlagos hőteljesítménye [W/m2]: 60 ... 100
- Fűtővíz tömegárama [kg/h]: 70 ... 120
- kvs=0,81
- Padlófűtési áramkör áramlási ellenállása [m.v.o.]: 0,8 ... 1,2

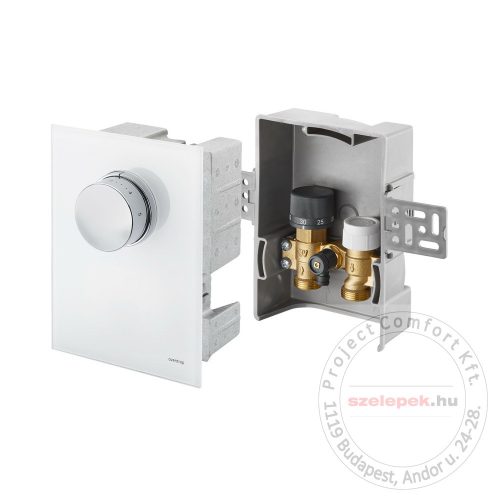

OVENTROP "Unibox T RTL" termosztatikus hőmérséklet-szabályozó 8 ... 20 [m2] felületű fűtőmező(k)ből álló padlófűtéshez.
A szerelvény egyrészt a felhaszáló által kívánt értékre korlátozza a hozzákapcsolt fűtőmező visszatérő fűtővíz-hőmérsékletét (RTL), másrészt igény szerint szabályozza az adott fűtött tér léghőmérsékletét (T).
A fűtővíz visszatérőjének a hőmérséklete a takaróburkolat mögött található, 0 ... 40 tartományra számskálázott kézikerék használatával állítható.
A takarólemezen átnyúló, a léghőmérséklet beállításra szolgáló kézikerék bármikor elérhető, a mindenkori beállítási tartoány, érték egyszerűen ellenőrizhető.
A szerelvény maximális üzemnyomása pmax10 [bar], az előremenő fűtővíz maximális hőmérséklete tmax= 100 [°C], a szerelvényen megengedett nyomásesés Δpmax= 1,0 [bar]. Falszekezetbe süllyeszthető kivitelű, 135x190x57 [mm] méretű műanyag szerelődobozban szállítva. A takaróburkolat mérete: 155x210 [mm].
A csőhálózati csatlakozás G3/4 külsőmenetes kivitelű, kónuszos kiképzésű, 50 [mm] csőtengely-távolsággal. A gyári beállítás hőmérséklet-tartománya: +10 … +43 [°C].
Fehér színű (RAL 9016) edzett üveg takarólemezzel szállítva.
A fontosabb alkalmazástechnikai jellemzők pl. 16x2,0 [mm] mérerű csővezetéknél:
- Fűtőmező felülete [m2] : 8 ... 20
- Fűtőcső fektetési sűrűsége [mm]: 75 ...300
- Csővezeték hossza [m]: 70 ... 100
- Fűtőmező fajlagos hőteljesítménye [W/m2]: 60 ... 100
- Fűtővíz tömegárama [kg/h]: 70 ... 120
- kvs=0,81
- Padlófűtési áramkör áramlási ellenállása [m.v.o.]: 0,8 ... 1,2

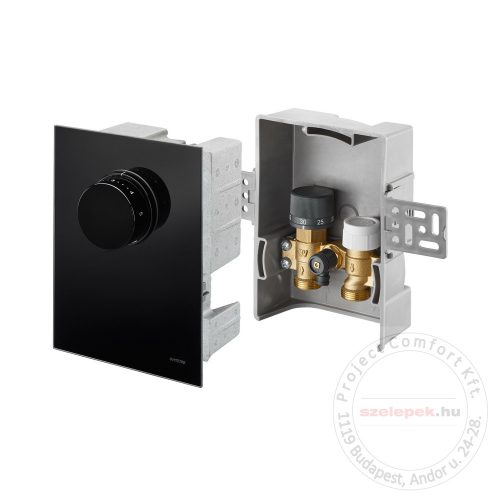

OVENTROP "Unibox T RTL" termosztatikus hőmérséklet-szabályozó 8 ... 20 [m2] felületű fűtőmező(k)ből álló padlófűtéshez.
A szerelvény egyrészt a felhaszáló által kívánt értékre korlátozza a hozzákapcsolt fűtőmező visszatérő fűtővíz-hőmérsékletét (RTL), másrészt igény szerint szabályozza az adott fűtött tér léghőmérsékletét (T).
A fűtővíz visszatérőjének a hőmérséklete a takaróburkolat mögött található, 0 ... 40 tartományra számskálázott kézikerék használatával állítható.
A takarólemezen átnyúló, a léghőmérséklet beállításra szolgáló kézikerék bármikor elérhető, a mindenkori beállítási tartoány, érték egyszerűen ellenőrizhető.
A szerelvény maximális üzemnyomása pmax10 [bar], az előremenő fűtővíz maximális hőmérséklete tmax= 100 [°C], a szerelvényen megengedett nyomásesés Δpmax= 1,0 [bar]. Falszekezetbe süllyeszthető kivitelű, 135x190x57 [mm] méretű műanyag szerelődobozban szállítva. A takaróburkolat mérete: 155x210 [mm].
A csőhálózati csatlakozás G3/4 külsőmenetes kivitelű, kónuszos kiképzésű, 50 [mm] csőtengely-távolsággal. A gyári beállítás hőmérséklet-tartománya: +10 … +43 [°C].
Fekete színű edzett üveg takarólemezzel szállítva.
A fontosabb alkalmazástechnikai jellemzők pl. 16x2,0 [mm] mérerű csővezetéknél:
- Fűtőmező felülete [m2] : 8 ... 20
- Fűtőcső fektetési sűrűsége [mm]: 75 ...300
- Csővezeték hossza [m]: 70 ... 100
- Fűtőmező fajlagos hőteljesítménye [W/m2]: 60 ... 100
- Fűtővíz tömegárama [kg/h]: 70 ... 120
- kvs=0,81
- Padlófűtési áramkör áramlási ellenállása [m.v.o.]: 0,8 ... 1,2
