OVENTROP DN40, PN16 Visszacsapó csappantyú EN 1092-2 szerinti karimák közé építhető kivitelben.
Méret: DN40
Anyag: horganyzott acél (szelepház és a csappantyú)
Tömítés: EPDM
Max. üzemnyomás: 16 (bar)
Üzemi hőmérséklet: -10 ... +120 (ºC)
Max. átáramlási sebesség: 3 (m/s)
kvs=22,2
Alkalmazás: nem agresszív és nem veszélyes folyadékokhoz, zárt rendszerű központi fűtő- és hűtőrendszerek víz- vagy VDI 2035/ ÖNORM 5195 szerinti víz-glikol keverék hőhordozójához.
Beépítés: Vízszintes beépítésnél a csappantyú felfüggesztése felül legyen, függőleges beépítés csak abban az esetben megengedett, ha átáramlás alatt a csappantyú felfelé nyílik.
A szelepet pulzálóan áramló közeghez, továbbá a keringető szivattyú után tízszeres csőátmérőnél (10D) közelebb beépíteni nem megengedett.
OVENTROP DN50, PN16 Visszacsapó csappantyú EN 1092-2 szerinti karimák közé építhető kivitelben.
Méret: DN50
Anyag: horganyzott acél (szelepház és a csappantyú)
Tömítés: EPDM
Max. üzemnyomás: 16 (bar)
Üzemi hőmérséklet: -10 ... +120 (ºC)
Max. átáramlási sebesség: 3 (m/s)
kvs=54,0
Alkalmazás: nem agresszív és nem veszélyes folyadékokhoz, zárt rendszerű központi fűtő- és hűtőrendszerek víz- vagy VDI 2035/ ÖNORM 5195 szerinti víz-glikol keverék hőhordozójához.
Beépítés: Vízszintes beépítésnél a csappantyú felfüggesztése felül legyen, függőleges beépítés csak abban az esetben megengedett, ha átáramlás alatt a csappantyú felfelé nyílik.
A szelepet pulzálóan áramló közeghez, továbbá a keringető szivattyú után tízszeres csőátmérőnél (10D) közelebb beépíteni nem megengedett.
OVENTROP DN65, PN16 Visszacsapó csappantyú EN 1092-2 szerinti karimák közé építhető kivitelben.
Méret: DN65
Anyag: horganyzott acél (szelepház és a csappantyú)
Tömítés: EPDM
Max. üzemnyomás: 16 (bar)
Üzemi hőmérséklet: -10 ... +120 (ºC)
Max. átáramlási sebesség: 3 (m/s)
kvs=75,0
Alkalmazás: nem agresszív és nem veszélyes folyadékokhoz, zárt rendszerű központi fűtő- és hűtőrendszerek víz- vagy VDI 2035/ ÖNORM 5195 szerinti víz-glikol keverék hőhordozójához.
Beépítés: Vízszintes beépítésnél a csappantyú felfüggesztése felül legyen, függőleges beépítés csak abban az esetben megengedett, ha átáramlás alatt a csappantyú felfelé nyílik.
A szelepet pulzálóan áramló közeghez, továbbá a keringető szivattyú után tízszeres csőátmérőnél (10D) közelebb beépíteni nem megengedett.
OVENTROP DN80, PN16 Visszacsapó csappantyú EN 1092-2 szerinti karimák közé építhető kivitelben.
Méret: DN80
Anyag: horganyzott acél (szelepház és a csappantyú)
Tömítés: EPDM
Max. üzemnyomás: 16 (bar)
Üzemi hőmérséklet: -10 ... +120 (ºC)
Max. átáramlási sebesség: 3 (m/s)
kvs=112,0
Alkalmazás: nem agresszív és nem veszélyes folyadékokhoz, zárt rendszerű központi fűtő- és hűtőrendszerek víz- vagy VDI 2035/ ÖNORM 5195 szerinti víz-glikol keverék hőhordozójához.
Beépítés: Vízszintes beépítésnél a csappantyú felfüggesztése felül legyen, függőleges beépítés csak abban az esetben megengedett, ha átáramlás alatt a csappantyú felfelé nyílik.
A szelepet pulzálóan áramló közeghez, továbbá a keringető szivattyú után tízszeres csőátmérőnél (10D) közelebb beépíteni nem megengedett.

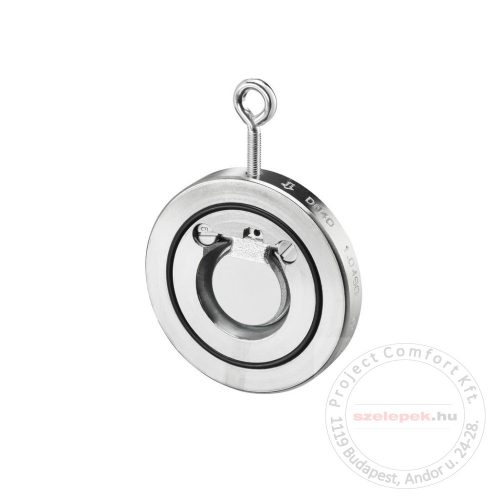

OVENTROP DN100, PN16 Visszacsapó csappantyú EN 1092-2 szerinti karimák közé építhető kivitelben.
Méret: DN100
Anyag: horganyzott acél (szelepház és a csappantyú)
Tömítés: EPDM
Max. üzemnyomás: 16 (bar)
Üzemi hőmérséklet: -10 ... +120 (ºC)
Max. átáramlási sebesség: 3 (m/s)
kvs=172,0
Alkalmazás: nem agresszív és nem veszélyes folyadékokhoz, zárt rendszerű központi fűtő- és hűtőrendszerek víz- vagy VDI 2035/ ÖNORM 5195 szerinti víz-glikol keverék hőhordozójához.
Beépítés: Vízszintes beépítésnél a csappantyú felfüggesztése felül legyen, függőleges beépítés csak abban az esetben megengedett, ha átáramlás alatt a csappantyú felfelé nyílik.
A szelepet pulzálóan áramló közeghez, továbbá a keringető szivattyú után tízszeres csőátmérőnél (10D) közelebb beépíteni nem megengedett.
OVENTROP DN125, PN16 Visszacsapó csappantyú EN 1092-2 szerinti karimák közé építhető kivitelben.
Méret: DN125
Anyag: horganyzott acél (szelepház és a csappantyú)
Tömítés: EPDM
Max. üzemnyomás: 16 (bar)
Üzemi hőmérséklet: -10 ... +120 (ºC)
Max. átáramlási sebesség: 3 (m/s)
kvs=342,0
Alkalmazás: nem agresszív és nem veszélyes folyadékokhoz, zárt rendszerű központi fűtő- és hűtőrendszerek víz- vagy VDI 2035/ ÖNORM 5195 szerinti víz-glikol keverék hőhordozójához.
Beépítés: Vízszintes beépítésnél a csappantyú felfüggesztése felül legyen, függőleges beépítés csak abban az esetben megengedett, ha átáramlás alatt a csappantyú felfelé nyílik.
A szelepet pulzálóan áramló közeghez, továbbá a keringető szivattyú után tízszeres csőátmérőnél (10D) közelebb beépíteni nem megengedett.
OVENTROP DN150, PN16 Visszacsapó csappantyú EN 1092-2 szerinti karimák közé építhető kivitelben.
Méret: DN150
Anyag: horganyzott acél (szelepház és a csappantyú)
Tömítés: EPDM
Max. üzemnyomás: 16 (bar)
Üzemi hőmérséklet: -10 ... +120 (ºC)
Max. átáramlási sebesség: 3 (m/s)
kvs=490,0
Alkalmazás: nem agresszív és nem veszélyes folyadékokhoz, zárt rendszerű központi fűtő- és hűtőrendszerek víz- vagy VDI 2035/ ÖNORM 5195 szerinti víz-glikol keverék hőhordozójához.
Beépítés: Vízszintes beépítésnél a csappantyú felfüggesztése felül legyen, függőleges beépítés csak abban az esetben megengedett, ha átáramlás alatt a csappantyú felfelé nyílik.
A szelepet pulzálóan áramló közeghez, továbbá a keringető szivattyú után tízszeres csőátmérőnél (10D) közelebb beépíteni nem megengedett.
OVENTROP DN200, PN16 Visszacsapó csappantyú EN 1092-2 szerinti karimák közé építhető kivitelben.
Méret: DN200
Anyag: horganyzott acél (szelepház és a csappantyú)
Tömítés: EPDM
Max. üzemnyomás: 16 (bar)
Üzemi hőmérséklet: -10 ... +120 (ºC)
Max. átáramlási sebesség: 3 (m/s)
kvs=1128,0
Alkalmazás: nem agresszív és nem veszélyes folyadékokhoz, zárt rendszerű központi fűtő- és hűtőrendszerek víz- vagy VDI 2035/ ÖNORM 5195 szerinti víz-glikol keverék hőhordozójához.
Beépítés: Vízszintes beépítésnél a csappantyú felfüggesztése felül legyen, függőleges beépítés csak abban az esetben megengedett, ha átáramlás alatt a csappantyú felfelé nyílik.
A szelepet pulzálóan áramló közeghez, továbbá a keringető szivattyú után tízszeres csőátmérőnél (10D) közelebb beépíteni nem megengedett.
OVENTROP DN250, PN16 Visszacsapó csappantyú EN 1092-2 szerinti karimák közé építhető kivitelben.
Méret: DN250
Anyag: horganyzott acél (szelepház és a csappantyú)
Tömítés: EPDM
Max. üzemnyomás: 16 (bar)
Üzemi hőmérséklet: -10 ... +120 (ºC)
Max. átáramlási sebesség: 3 (m/s)
kvs=1500,0
Alkalmazás: nem agresszív és nem veszélyes folyadékokhoz, zárt rendszerű központi fűtő- és hűtőrendszerek víz- vagy VDI 2035/ ÖNORM 5195 szerinti víz-glikol keverék hőhordozójához.
Beépítés: Vízszintes beépítésnél a csappantyú felfüggesztése felül legyen, függőleges beépítés csak abban az esetben megengedett, ha átáramlás alatt a csappantyú felfelé nyílik.
A szelepet pulzálóan áramló közeghez, továbbá a keringető szivattyú után tízszeres csőátmérőnél (10D) közelebb beépíteni nem megengedett.
OVENTROP DN300, PN16 Visszacsapó csappantyú EN 1092-2 szerinti karimák közé építhető kivitelben.
Méret: DN300
Anyag: horganyzott acél (szelepház és a csappantyú)
Tömítés: EPDM
Max. üzemnyomás: 16 (bar)
Üzemi hőmérséklet: -10 ... +120 (ºC)
Max. átáramlási sebesség: 3 (m/s)
kvs=1850,0
Alkalmazás: nem agresszív és nem veszélyes folyadékokhoz, zárt rendszerű központi fűtő- és hűtőrendszerek víz- vagy VDI 2035/ ÖNORM 5195 szerinti víz-glikol keverék hőhordozójához.
Beépítés: Vízszintes beépítésnél a csappantyú felfüggesztése felül legyen, függőleges beépítés csak abban az esetben megengedett, ha átáramlás alatt a csappantyú felfelé nyílik.
A szelepet pulzálóan áramló közeghez, továbbá a keringető szivattyú után tízszeres csőátmérőnél (10D) közelebb beépíteni nem megengedett.
